分類
入口和出口: 入口為圓口并配有透明視窗，以便觀察物料的流動狀況；出口為方形增大了出口面積物料順利排除。
壓力范圍: 0.5kg/c㎡系統壓力或壓差。
普通型: 結構緊湊、占用空間小。
軸承安裝位置: 軸承外置，耐高溫型。
驅動方式: 馬達直聯驅動為主。
材質: 碳鋼、鑄鐵。
電機功率: 1.5kw。
容積: 25L。
減速機速比: 59。

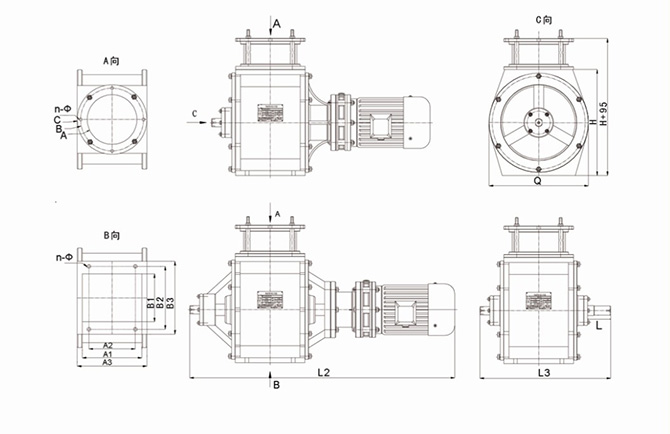

| 外形尺寸及參數 | ||||||||||||||||||
| 型 號 | 外形及安裝聯接尺寸 (mm） | 工作溫度 ℃ | 轉速 轉/分 | 電機功率 KW | ||||||||||||||
| A | B | C | A1*B1 | A2*B2 | A3*B3 | H | L1 | L2 | L3 | L | Q | 上 | 下 | |||||
| T（B)GFY(I) | 1.8L | 90 | 125 | 145 | 115*90 | 100*125 | 140*150 | 220 | 580 | 730 | 307 | 60 | 200 | 8-8M | 4-￠11 | 內置≤80 外置≤300 | 0.75 | |
| 2.8L | 120 | 160 | 180 | 150*120 | 120*165 | 180*185 | 280 | 620 | 780 | 345 | 260 | 8-8M | 4-￠11 | 0.75 | ||||
| 5L | 150 | 190 | 210 | 180*145 | 140*190 | 210*220 | 320 | 680 | 820 | 375 | 300 | 8-8M | 4-￠11 | 24 | 0.75 | |||
| 7L | 170 | 210 | 230 | 190*170 | 160*225 | 230*255 | 355 | 710 | 850 | 395 | 330 | 8-8M | 4-￠11 | / | 1.1 | |||
| 9L | 190 | 235 | 250 | 220*200 | 190*250 | 255*280 | 380 | 730 | 900 | 425 | 70 | 360 | 8-8M | 4-￠11 | 33 | 1.5 | ||
| 12L | 210 | 255 | 280 | 240*220 | 210*270 | 275*310 | 410 | 780 | 950 | 450 | 380 | 8-8M | 4-￠11 | / | 1.5 | |||
| 16L | 250 | 300 | 325 | 280*260 | 250*310 | 320*340 | 450 | 820 | 1000 | 490 | 410 | 12-M8 | 4-￠13 | 40 | 2.2 | |||
| 25L | 300 | 350 | 380 | 320*300 | 280*360 | 365*400 | 520 | 870 | 1350 | 530 | 80 | 440 | 12-M8 | 6-￠13 | 2.2 | |||
| 40L | 320 | 380 | 410 | 360*320 | 320*390 | 400*420 | 540 | 910 | 1400 | 570 | 470 | 12-M10 | 6-￠13 | 3 | ||||
| 50L | 350 | 410 | 440 | 370*350 | 330*410 | 420*450 | 600 | 950 | 1450 | 620 | 500 | 12-M10 | 6-￠13 | 3 | ||||
