分類
壓力范圍: 2kg/c㎡系統壓力或壓差.
普通型: 結構緊湊，占用空間小.
軸承安裝位置: 軸承外置，耐高溫型
驅動方式: 鏈驅動/馬達直連驅動
材質: 不銹鋼
容積: 6L
電機功率: 0.75kw
減速機速比: 59

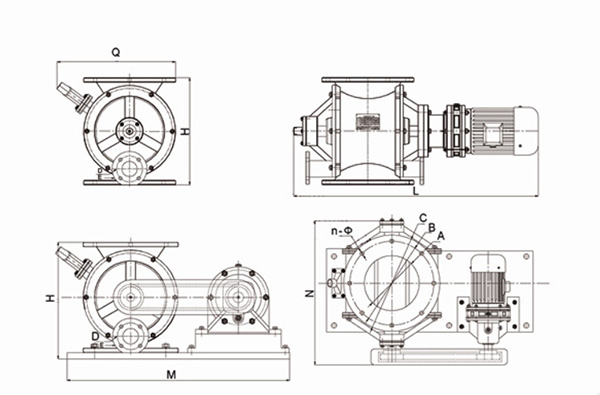

| 外形尺寸及參數 | ||||||||||||||
| 型號 | 外形及安裝聯接尺寸 (mm） | 工作溫度 ℃ | 轉速 | 電機功率 | ||||||||||
| A | B | C | D | E | H | L | M | N | n-￠ | |||||
| 直聯 | 鏈傳動 | |||||||||||||
| 4L | 150 | 210 | 250 | 65 | 110 | 325 | 325 | 755 | 750 | 520 | 8-￠13 | < 280 | 24 | 0.75 |
| 8L | 200 | 260 | 300 | 80 | 130 | 385 | 385 | 780 | 780 | 550 | 8-￠13 | < 280 | 24 | 1.1 |
| 14L | 250 | 310 | 360 | 100 | 150 | 455 | 455 | 840 | 800 | 580 | 8-￠13 | < 280 | 24 | 1.1-1.5 |
| 20L | 300 | 370 | 420 | 125 | 185 | 542 | 498 | 900 | 900 | 660 | 8-￠17 | < 280 | 24 | 1.5 |
| 30L | 350 | 420 | 470 | 150 | 196 | 590 | 558 | 960 | 950 | 700 | 12-￠17 | < 280 | 24 | 2.2 |
| 48L | 400 | 480 | 520 | 175 | 235 | 692 | 640 | 1050 | 1000 | 760 | 12-￠17 | < 280 | 24 | 2.2 |
| 60L | 450 | 520 | 580 | 175 | 295 | 724 | 690 | 1080 | 1050 | 800 | 12-￠17 | < 280 | 24 | 3 |
| 90L | 500 | 580 | 640 | 200 | 260 | 820 | 820 | 1150 | 1100 | 850 | 12-￠17 | < 280 | 24 | 4 |
